import RPi.GPIO as GPIO
import time
LSBFIRST = 1
MSBFIRST = 2
dataPin = 11 #DS Pin of 74HC595(Pin14)
latchPin = 13 #ST_CP Pin of 74HC595(Pin12)
clockPin = 15 #CH_CP Pin of 74HC595(Pin11)
def setup():
GPIO.setwarnings(False)
GPIO.setmode(GPIO.BOARD)
GPIO.setup(dataPin, GPIO.OUT)
GPIO.setup(latchPin, GPIO.OUT)
GPIO.setup(clockPin, GPIO.OUT)
def shiftOut(dPin,cPin,order,val):
for i in range(0,8):
GPIO.output(cPin,GPIO.LOW);
if(order == LSBFIRST):
GPIO.output(dPin,(0x01&(val>>i)==0x01) and GPIO.HIGH or GPIO.LOW)
elif(order == MSBFIRST):
GPIO.output(dPin,(0x80&(val<<i)==0x80) and GPIO.HIGH or GPIO.LOW)
GPIO.output(cPin,GPIO.HIGH);
def loop():
while True:
# number 0xfc is 0
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xfc)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x60 is number 1
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x60)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xda is number 2
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xda)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xf2 is number 3
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xf2)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x66 is number 4
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x66)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 5 is 0xb6
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xb6)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 6 is 0xbe
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xbe)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xe0 is number 7
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xe0)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xfe is number 8
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xfe)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xe6 is number 9
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xe6)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0xee is number 10 or A
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0xee)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x3e is number 11 or b
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x3e)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x1a is 12 or c
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x1a)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x7a is 13 or d
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x7a)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x9e is 14 or e
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x9e)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
# number 0x8e is 15 or f
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,LSBFIRST,0x8e)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(2)
# blank
GPIO.output(latchPin,GPIO.LOW)
shiftOut(dataPin,clockPin,MSBFIRST,0x00)
GPIO.output(latchPin,GPIO.HIGH)
time.sleep(0.1)
def destroy():
GPIO.cleanup()
if __name__ == '__main__':
print ('Program is starting...' )
setup()
try:
loop()
except KeyboardInterrupt:
destroy()

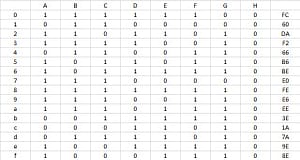

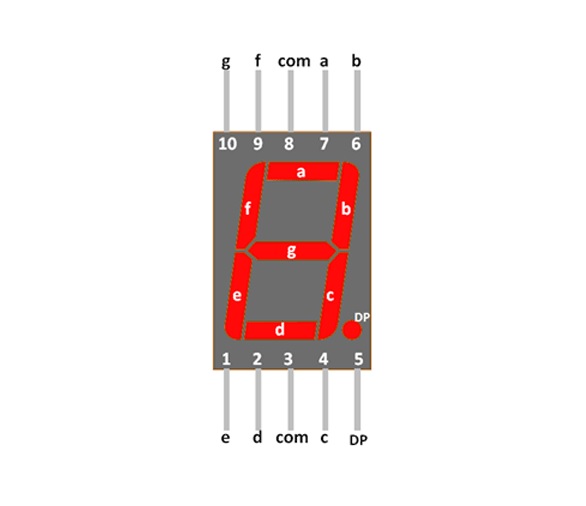

Logic Table for LSBFirst. Least Significant Bit is A. It would be thefirst bit: A to H
A-D is the First Bit
E-H is the Second Bit
First Bit= 8*D + 4*C + 2*B + 1*A
Second Bit = 8*H + 4*G + 2*F + 1*E
It is done in Hex: 0-9 are just 0-9. 10 is A, 11 is B, 12 is C, 13 is D, 14 is E, 15 is F.
